CARATTERISTICHE TECNICHE:

Limiti di temperatura: per fluidi    da -10°C a 90°C
Limiti di pressione: per fluidi fino a un massimo di 10 bar (20°C)

CARATTERISTICHE SPECIFICHE:
• la valvola MINIBALL, a passaggio ridotto è disponibile in una elevata gamma che permette una notevole varietà di impiego, particolarmente dove esistono spazi ridotti.

Campi di utilizzo:
per il limitato ingombro e per la qualità della finitura, la MINIBALL viene utilizzato principalmente nei segmenti a vista degli impianti idrosanitari, nel riscaldamento domestico, nel campo dell’aria compressa e come scarico di serbatoi.

Estremità filettate:
• di serie  femmina e maschio a norme UNI ISO 228/1. Su richiesta sono disponibili attacchi femmina e maschio a norme UNI ISO 7/1 (UNI EN 10226).

Organi di manovra:
levetta, taglio cacciavite, levetta cromata.
Colori disponibili: nero e cromato lucido.
• Per diagramma pressione/temperatura vedi pag. 41.

Tutte le valvole rispettano la direttiva 97/23/CE e vengono testate al 100% con prova di tenuta pneumatica a controllo elettronico.

ER01002121 GRS-CQ12PD/NHG4-E -VERSATI IV MON12KW

• Pompa di calore Aria/Acqua monoblocco con tecnologia DC Inverter di ultima generazione.
• Dotata di funzioni di Riscaldamento, Raffrescamento e Produzione di Acqua calda Sanitaria.
• Versione monofase da 10-12-14-16 kW di capacità termica.
• Raggiunge livelli di efficienza molto elevati in riscaldamento, fino a 5 di COP.
• La sua struttura integrata, che include tutti i componenti idraulici, consente un'agevole
• installazione, con risparmio sui relativi costi
• Utilizza R32, un refrigerante a basso impatto sul riscaldamento globale e nessun effetto sullo
• strato di ozono, caratterizzato da elevata efficienza energetica e una carica ridotta del 30%
• rispetto all'R410A.
• Il compressore a due stadi, grazie alla sua speciale tecnologia, garantisce performances eccezionali

• in un intervallo di funzionamento molto ampio.
• Il range di temperature esterne varia infatti da -25°C a~ 35°C per il Riscaldamento, da 10 a 48°C
• per il Raffrescamento e da -25°C a 45°C per la Produzione di Acqua Calda Sanitaria.
• L'intervallo di temperatura dell'acqua in uscita è di 25 ~ 60°C: questo consente l'utilizzo di
• questa pompa di calore sia con pavimenti radianti, sia con terminali idronici, sia con radiatori
• a media temperatura.
• I ventilatori Assiali DC Brushless sono progettati per l'ottimizzazione aerodinamica: garantiscono
• basso livello sonoro, ma elevata efficienza e grande portata d'aria.
• Gli scambiatori di calore sono dotati di speciale trattamento Anti-Corrosivo: le alette, realizzate
• in Alluminio-Manganese, sono rivestite da uno speciale strato di resina epossidica, dalla tipica
• colorazione dorata e da un ulteriore strato idrofilico.
• E' dotata di resistenza elettrica sul basamento, per evitare la formazione di ghiaccio durante
• il funzionamento invernale.
• E' equipaggiata con valvola di espansione elettronica.
• Al suo interno sono integrati tutti i principali componenti idraulici:
• Pompa Inverter, Scambiatore a Piastre, Vaso d'Espansione, Valvola di Sicurezza, Flussostato,
• Filtro acqua a corredo (installazione obbligatoria)
• La regolazione avviene attraverso un pannello di controllo multi-funzione touch-screen, che consente
• di gestire:
• Una valvola deviatrice a 3 vie (non fornita) per la produzione dell'acqua calda sanitaria
• Una valvola a 2 vie (non fornita) per l'intercettazione di una parte dell'impianto
• Programmazione settimanale a fasce orarie
• Auto-Restart dopo un black-out
• Funzionamento di emergenza (può attivare una fonte di calore sostitutiva)
• Funzione rapido riscaldamento dell'acqua calda sanitaria (Quick Hot Water)
• Regolazione Climatica (Weather Dependent Mode)
• Funzione Quiet per funzionamento silenzioso, programmabile con timer
• Controllo Condensazione
• Attivazione del ciclo anti-legionella: riscaldando settimanalmente l'intero serbatoio ad una
• temperatura (max 70°C) consente di debellare il batterio responsabile dell'infezione.

IDEALE PER L'ASPIRAZIONE FORZATA DEGLI ODORI NELLE CAPPE
POSSIBILE UTILIZZARE SIA PER MANDATA CHE PER RIPRESA
REALIZZATO IN ABS
AZIONABILE TRAMITE INTERRUTTORE

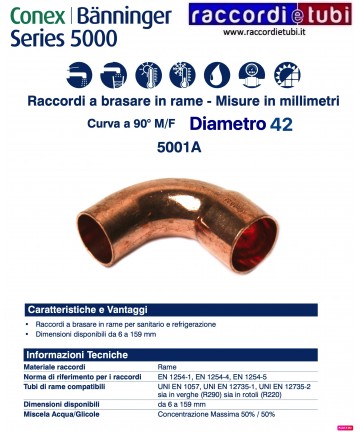

Serie 5000

Raccordi a brasare in Rame

Il rame è uno dei materiali più usati nell'impiantistica idrotermosanitaria; da decenni con processi di saldatura e brasatura, è sicuro sicuro, economico e privo di rischi per la salute umana. Le leghe di Rame inoltre, rendono gli articoli con esse immuni alla dezincificazione.

La vasta gamma di raccordi e registri in rame sono disponibili per serie di dimensioni tra 6 mm e 159 millimetri. L'intera produzione è realizzata negli stabilimenti del Gruppo IBP certificati UNI EN ISO 9001, agaranzia del miglioramento continuo e della massima qualità in termini dimensionali e di finitura per tutti gli articoli della serie.

I raccordi della serie 5000 sono prodotti in accordo a UNI EN 1254-1, UNI EN 1254-4 e UNI EN 1254-5 e idonei alla realizzazione di giunzioni in accoppiamento con tubi di rame prodotti secondo UNI EN 1057, UNI EN 12735- 1 e UNI EN 12735-2 . Adatti all'impiego negli impianti di adduzione e distribuzione di acqua fredda e calda, di riscaldamento e raffrescamento, di gas combustibili e refrigeranti.

Specifiche per applicazioni in ambito ospedaliero e farmaceutico (Trasporto di gas tecnico e medicale), il Gruppo IBP produrre Una serie apposita di Raccordi Serie 5000mg, sottoposta a lavaggio ultrasonico con soluzione “Vertel XMS Plus”. Tali racconti sono confezionati singolarmente con un apposito simbolo che ne rende l'immediata identificazione.

I Terminali filettati Sono realizzati in Accordo alla Norma UNI EN 10226-1 (accoppiamento a tenuta sul filetto) Ed UNI ISO 228-1 (accoppiamento non a tenuta sul filetto).

SALISCENDI GROHE TEMPESTA 4 GETTI 27750000

Set composto da: asta doccia completamente metallica D.25 mm. da

90 cm. con supporti regolabili, doccetta POWER&SOUL a 4 getti D.

160 mm. con portata limitata a 9,5 lt/min., fl essibile silver da 175

cm., kit fi ssaggio.

 PROLUNGA IN OTTONE PESANTE CROMATA MASCHIO FEMMINA

 CARTUCCIA REMER A DISCHI CERAMICI DIAMETRO 40 S52AF

POLO-KAL XS

Una novità tecnologica assoluta per l’istallazione di impianti di scarico! POLO-KAL XS è il primo sistema di scarico insonorizzato in polipropilene (PP) di colore blu RAL 5014 coestruso a 3 strati con giunzione “FunTEC”. Si tratta di un’esclusiva tecnologia produttiva che permette di realizzare la guarnizione di tenuta direttamente stampata nel bicchiere. Questo permette di ottenere innumerevoli vantaggi:

• Innesto senza impiego di lubrificanti
• Innesto senza la necessità di smussare il tubo tagliato
• Riduzione dell’ingombro del bicchiere
• Riduzione di almeno il 50% dei tempi necessari alla posa in opera di una rete di scarico

A disposizione una gamma di diametri da 32 a 110 mm. che conferiscono al sistema pregevoli doti di isolamento acustico, resistenza all’impatto, alla corrosione, all’abrasione e all’aggressione di sostanze chimiche disciolte negli scarichi civili ed industriali, costituiti da tubazioni e raccordi rinforzati con cariche minerali (MV).

Ambito applicativo

Sistema per lo scarico dei reflui conforme alla EN 1451-1 in Classe BD (all’interno e all’esterno del fabbricato) idoneo per impianti in edifici nei quali è richiesta conformità in materia di isolamento acustico a destinazione residenziale, industriale e commerciale, pubblici e ricettivi come ospedali, case di riposo e RSA, alberghi, scuole, luoghi di culto. Il sistema POLO-KAL XS è idoneo anche per la realizzazione di impianti di ventilazione, estrazione, aspirazione polveri, impianti con spinta in pressione dei reflui (pompe di rilancio oppure trituratori tipo Sanitrit).

Istruzioni per la progettazione

Il sistema di scarico idrico POLO-KAL XS può essere dimensionato secondo quanto prescritto dalla norma di riferimento progettuale, la UNI EN 12056-2. Secondo tali prescrizioni, per la realizzazione della ventilazione del sistema di scarico, possono essere utilizzati tubi e raccordi del sistema POLO-KAL XS o, in alternativa, valvole di ventilazione BAMVENT. In osservanza al DPCM 5/12/1997 sui requisiti acustici passivi all’interno degli edifici (Legge vigente in Italia), il sistema di scarico idrico POLO-KAL XS offre elevate prestazioni di fonoisolamento certificate in accordo alla EN 14366 presso l’Istituto Fraunhöfer di Stoccarda.

Vantaggi unici per installazioni sicure

La tecnologia applicata al sistema POLO-KAL XS permette di ridurre almeno del 50% i tempi d’installazione, grazie all’eliminazione di alcune procedure:

• Il tubo non va misurato prima del taglio
• Dopo il taglio del tubo, non c’è da smussare
• Per l’innesto del tubo non c’è da lubrificare
• Nessuna smussatura ne lubrificazione

I rimasugli da taglio non permettono un corretto inserimento e possono causare danni alla guarnizione o l’uscita dalla sua sede nel bicchiere. Con POLO-KAL XS non serve alcuna smussatura dopo il taglio -anche se imperfetto- e si innesta senza l’ausilio di alcun lubrificante.

Modalità d’installazione

Sistema estremamente maneggevole e rapido da installare grazie alla giunzione ad innesto senza necessità di lubrificazione, con guarnizione elastomerica inserita direttamente nel bicchiere (funTEC technologie). Ciò impedisce qualsiasi possibilità di perdita della guarnizione nelle fasi di stoccaggio, trasporto o posa del materiale. Con il sistema POLO-KAL XS sino a 10 metri di colonna non è richiesto il consueto spazio nel bicchiere per la dilatazione. Il sistema in polipropilene POLO-KAL XS è compatibile alla connessione con altri materiali plastici in PP/PE-HD/PVC nei diametri standard.

I soffioni Square sono pensati per i sistemi doccia a incasso, con installazione a parete. Caratterizzati da linee eleganti e minimal, si adattano alla perfezione a moltissimi ambienti bagno. In particolare questa versione: • è dotata di sistema anticalcare ed è ispezionabile - la parte superiore è chiusa - per facilitare la pulizia e assicurare la durata nel tempo; • ha portata di 6,6 litri al minuto; • misura 550 x 170 x 30 mm.

Descrizione del prodotto

FABBRICATO DA EUROCORNICI AZIENDA ITALIANA

È un pannello fabbricato a secco in quanto le fibre sono essiccate prima della lavorazione. La coesione delle fibre è resa possibile dalla applicazione di un legante a base di resina sintetica termoindurente che permette di ottenere buone resistenze meccaniche e una migliore stabilità.

Caratteristiche

MDF è un prodotto che unisce i vantaggi e le proprietà dei pannelli a fibra semidura e del truciolare alle caratteristiche meccaniche, tecnologiche e fisiche del legno naturale, infatti è usato come suo sostituto

MDF idrofugo: ottenuto con colle che lo rendono resistente all’acqua e all’umidità

MULTIFAR - Collettore componibile cromato a 2 derivazioni per impianti 3856 34

sanitari o riscaldamento con arresti manuali. Ogni arresto e dotato di

volantino con due dischetti serigrafati con cui e possibile identificare

l’utenza collegata ad ogni singola derivazione.

• Corpo in ottone CB753S

• Attacchi intercambiabili per tubo rame, plastica e multistrato

• Attacchi laterali: 3/4” - 1” maschio-femmina

• Interasse derivazioni: 45mm

Descrizione del prodotto

È un pannello fabbricato a secco in quanto le fibre sono essiccate prima della lavorazione. La coesione delle fibre è resa possibile dalla applicazione di un legante a base di resina sintetica termoindurente che permette di ottenere buone resistenze meccaniche e una migliore stabilità.

Caratteristiche

MDF è un prodotto che unisce i vantaggi e le proprietà dei pannelli a fibra semidura e del truciolare alle caratteristiche meccaniche, tecnologiche e fisiche del legno naturale, infatti è usato come suo sostituto

MDF idrofugo: ottenuto con colle che lo rendono resistente all’acqua e all’umidità

 ASTA CENTRALE PER SALTARELLO BIDET

BOBINA PER ELETTROVALVOLA PARKER 12V CC 1.1/4*2"

(Frabopress Securfrabo)

Raccordi a pressare in rame e bronzo

per acqua e gas

FRABOPRESS KOMBI, con sistema Securfrabo, è una serie costituita da raccordi a pressare in rame e bronzo disponibile nella gamma dimensionale compresa tra 12 e 54 mm, applicabile sia per impianti convoglianti gas che acqua.

La guarnizione è caratterizzata da prestazioni chimico-fisiche in grado di soddisfare le esigenze di igiene ed atossicità necessarie per le applicazioni a contatto con acqua potabile. Il materiale del quale è costituita risulta conforme sia alla EN 681-1 (applicazioni acqua) che alla EN 549 (applicazioni gas).

I raccordi della serie FRABOPRESS KOMBI soddisfano contemporaneamente i requisiti indicati dalla UNI EN 11065 per la classe 1 (applicazione acqua) e 2 (applicazione gas) e sono caratterizzati dalla doppia marcatura di colore giallo e di colore blu. Gli attacchi filettati di collegamento ad altri sistemi sono realizzati mediante parti in bronzo filettate con imbocco a pressare. I filetti sono conformi alla normativa UNI EN 10226-1.

RADIATORE IN ALLUMINIO GLOBAL MIX 600 BATTERIA  7 ELEMENTI

CARATTERISTICHE:

RESA TERMICA ELEVATA
Garantita dalle prove effettuate secondo la norma UNI EN 442 dal Politecnico di Milano. L’elevata resa termica consente l’installazione di radiatori di minor ingombro.
RISPARMIO ENERGETICO CON IL MASSIMO CONFORT
Con i radiatori Global la regolazione della temperatura è facile e poco costosa. Si ottiene così, in poco tempo, una temperatura ideale per ogni ambiente e secondo le esigenze personali.
LUNGHISSIMA DURATA
Grazie al materiale impiegato, che dà la massima garanzia di resistenza, com’é dimostrato dall’impiego nell’industria automobilistica ed aerospaziale. Inoltre il trattamento con doppia verniciatura a bagno anaforesi e successivamente con polveri epossipoliestere non richiede successive verniciature.
MINOR TEMPO DI INSTALLAZIONE
Reso possibile grazie alla leggerezza dell’alluminio, che consente maggior facilità e rapidità d’installazione

LIMITI DI PRESSIONE E TEMPERATURA
Temperatura max: da 5°C to 80°C
Pressione max: PN16 (20°C)
Il PN è a temperatura ambiente; per altre temperature vedere riduzione del PN secondo EN12201 - 1 appendice A.
Nota: non utilizzare il raccordo a temperature superiori di quelle consentite per il tubo.
Filettatura UNI ISO 7/1

Raccordo che consente il collegamento di tubi in polietilene ad alta o bassa densità.
Il sistema di ancoraggio e di giunzione è il più semplice, facile ed immediato. E’ composto da solo due elementi: una guarnizione tronco-conica in gomma e un anello di ancoraggio (plastico o metallico). La speciale configurazione dell’anello in gomma è dettata dalla particolare caratteristica del polietilene e della sua tecnologia di produzione.
Il tronco conico si adatta alle tolleranze del tubo, comprese le ovalizazzioni, garantisce una perfetta tenuta idraulica grazie alla sua resistenza proporzionale e diventa valido supporto all’ anello di tenuta meccanica. L’anello di tenuta meccanica, grazie alla sua  particolare configurazione, si adatta alle tolleranze del tubo e garantisce un perfetto bloccaggio sul tubo stesso. Per le tubazioni in PE 100 e nelle condotte gas è disponibile un rinforzo interno (Boccola) che irrigidisce il tubo. Il raccordo TOF PE con apposita boccola di rinforzo è adatto per tubi in PE-X.

Il raccordo TOF è classificato come giunto a compressione di tipo A, secondo la norma EN1254-3. I filetti sono secondo UNI ISO 7/1.

Serie di Passaggio, Incollaggio e filettato  Metrico - BSP

Manicotto FF Femmina filettato Femmina incollaggio

Riduzione cromata che permette di passare da un fletto FAR 24x19 maschio ad un fletto 3/4” maschio EUROKONUS. • Ogiva di tenuta con doppio O-Ring • Utilizzabile solo su attacchi FAR 24x19 maschio da Ø16mm

BUSSOLA DI RIDUZIONE INCOLLAGGIO PN16

La diversità di formulazioni ottenuta attraverso l’aggiunta di opportuni additivi e stabilizzanti, rendono il PVC-U la più versatile delle materie plastiche, permettendogli di adattarsi ad applicazioni ed esigenze diverse nei più svariati campi di utilizzo dei fluidi in pressione. Il PVC-U rappresenta una fra le soluzioni economicamente più valide nel campo dei materiali termoplastici e metallici per risolvere i problemi che si incontrano nel trasporto dei fluidi corrosivi industriali, e nella distribuzione e trattamento delle acque in genere. I motivi fondamentali di questa preferenza sono da attribuirsi alle peculiari caratteristiche della resina, di cui si possono citare: • Buona resistenza chimica: le resine PVC-U garantiscono una eccellente resistenza chimica nei confronti di buona parte di acidi e alcali, idrocarburi parafnici/alifatici e soluzioni saline. Se ne sconsiglia l’utilizzo nel trasporto dei composti organici polari inclusi vari tipi di solventi clorurati e aromatici. Le resine PVC-U ofrono completa compatibilità anche nel trasporto di fluidi alimentari, acque demineralizzate, acqua potabile e da potabilizzare, secondo le vigenti norme nazionali ed internazionali. • Buona stabilità termica: le resine PVC-U garantiscono una buona stabilità termica nel campo di temperatura intermedio tra 20°C e 50°C e trovano il loro tipico impiego nelle applicazioni industriali ed acquedottistiche, garantendo prestazioni di eccellente resistenza meccanica, discreta rigidità, ridotti coefcenti di dilatazione termica ed elevati fattori di sicurezza nel servizio. I compounds di PVC-U presentano inoltre notevoli caratteristiche di resistenza alla combustione, la fiamma, infatti, si innesca a 399°C e persiste solo in condizioni estreme: se la concentrazione di ossigeno è di 2 volte superiore a quella atmosferica, o in presenza di una fiamma proveniente da una fonte esterna. Temperatura di innesco: 399° C. Indice di ossigeno: 45%. Classe UL 94: V0. Grazie al ridotto coefciente di conducibilità termica (h = 0,15 W/m °C secondo ASTM C177) l’utilizzo di resine PVC-U nel trasporto di fluidi caldi garantisce una contenuta perdita di calore e una virtuale eliminazione dei problemi di condensazione. • Buona resistenza meccanica: le resine PVC-U si contraddistinguono per la bassa permeabilità all’ossigeno e ridotto assorbimento d’acqua (0,1% a 23°C secondo ASTM D 570). La stabilità termica del materiale garantisce una buona resistenza meccanica all’urto e la capacità di sopportare pressioni di esercizio nell’ordine di 4 – 6 – 10 – 16 bar a 20°C. • Durata nel tempo: le resine PVC-U presentano un elevato valore del carico di rottura circonferenziale (Minimum Required Strenght MRS * 25.0 MPa a 20°C) e consentono di ottenere tempi di vita delle installazioni estrememamente lunghi, senza che si manifestino partic

 CARTUCCIA CERAMICA

CARTUCCE CERAMICHE N.076 MOD. "C45 RUB.CRISTINA"cod. 818000PBCR45

• Unità di misura: pezzi
• Pezzi per confezione: 1
• Bar code: 8016326126029
• ( EAN 13 )

• Misure:Altezza massima mm.63 Diametro massimo mm.45
• Peso:
• Materiali e finitura:Dischi ceramici Leva materiale plastico Involucro materiale plastico
• Istruzioni di utuilizzo e montaggio:CRISTINA C45 per Taxi, Touring, Oltre

ADATTATORE FEMMINA 3/4 PER MICROTUBO da 4-6 mm.

Gebo Fittings – Platinum

Normativa del prodotto e campo di applicazione:

I raccordi filettati GEBO sono conformi alla norma EN 10242:1994 simbolo del disegno A che specifica le caratteristiche dei raccordi in ghisa malleabile filettati.
Così come prescrive la norma citata, i raccordi sono idonei per il trasporto di liquidi, aria, gas, acqua, gas combustibile, idrocarburi, ecc., secondo i limiti di pressione e temperatura.

1) Applicazioni normali:

Temperatura minima di servizio: –20 °C
Pressione alla temperatura minima di servizio: 25 bar
Pressione di lavoro per temperature comprese tra –20 °C e 120 °C: 25 bar
Pressione di lavoro per temperature comprese tra 120 °C e 300 °C: da 20 a 25 bar (valori ottenuti per interpolazione)

2) Applicazioni speciali:

Per applicazioni speciali e temperature inferiori a –20 °C o altre diverse consultare l’ufficio tecnico di GEBO ITALIA Srl.

I termoarredo Lazzarini serie Roma/Giada/Acqua, in acciaio al carbonio con collettori laterali a forma di D 40x30 mm e tubo orizzontale di diametro 25 mm saldobrasato.

Lo scaldasalviette sviluppa un ottima emissione di calore. Ha la possibilità di elettrificazione.

Linee semplici ma con un design moderno, che può collocarlo in diversi stili.

La verniciatura è realizzata a polveri epossipoliestere, permettendo una gran lunga durata e protezione alla ruggine.

Lo scaldasalviette viene fornito con attacchi a muro e valvolino di sfiato.

Gomito a 90° Femmina per tubo PE FIP Magnum MAX

MAGNUM è il sistema di raccordi meccanici a compressione in polipropilene che

consente l’unione di tubi in PE con tubi in PVC, PVC-C, PP, PE-X, RAME, PIOMBO e

ACCIAIO grazie alla combinazione di particolari attacchi ad innesto e di differenti

meccanismi di serraggio brevettati.

Il sistema MAGNUM è particolarmente flessibile perché si compone di quattro

serie diverse sempre fornite in configurazione premontata: Magnum,

MagnumMAX, MagnumUNI, MagnumOT.

La particolare configurazione della camera di compressione ed il design solidale

degli elementi interni di tenuta assicurano, oltre ad un’affidabile tenuta idraulica e

meccanica, l’inserimento agevole del tubo (senza alcuna preparazione preliminare)

grazie ad una ridotta interferenza e la praticità di installazione anche in

condizioni critiche.

L’elevata resistenza meccanica, dovuta anche alla struttura robusta ed all’ampia

lunghezza di calettamento, unitamente ad una eccezionale resistenza alla corrosione,

fanno di MAGNUM la soluzione adatta in svariati campi di applicazione:

acquedottistica, irrigazione, giardinaggio, impianti per piscine, industria mineraria e

telecomunicazioni.

I diametri da 16mm a 63mm, tramite la semplice sostituzione dell’anello di graffaggio

standard con lo speciale anello ZCKO sono idonei anche al collegamento di

tubazioni in tutti i materiali plastici (PVC, PVC-C, PP, PE-X).

CARATTERISTICHE TECNICHE:

Limiti di temperatura: per gas  da -20°C a 60°C
Limiti di pressione: MOP5

CARATTERISTICHE SPECIFICHE:

Passaggio: ridotto.
Stelo: antiscoppio.
Guarnizioni laterali: PTFE vergine ad alta resistenza.
Tenuta superiore: 4 guarnizioni
1 anello PTFE
2 guarnizioni coniche antifrizione in PTFE
auto-assestanti.
1 O-Ring.

Campi di utilizzo:
La valvola VENUS CONTATORE  viene utilizzata dopo il contatore  con  la possibilità di essere collegata ad una staffa, permette di effettuare la prova impianto attraverso la presa di pressione da 1/4”  situata  sotto la farfalla.
la valvola VENUS CONTATORE risponde alla norma 7129 che prescrive :” la prova di tenuta deve essere eseguita prima di mettere in servizio l’impianto utilizzando l’apposita presa di pressione a valle del punto di inizio….” E tale presa di pressione può essere parte della valvola intercettazione.

Estremità filettate:
• ingresso: girello 1”1/4 attacco contatore = ISO228
uscita: attacco  femmina  UNI ISO 7/1 (UNI EN 10226)

Organi di manovra:
farfalla alluminio nella versione standard piombabile o versione con serratura a chiave a 25 cifrature.

• Disponibile su richiesta  la chiave Passepartout
   o di morosità (K031A001).

• Le guarnizioni dell’attacco contatore non sono fornite.

tutte le valvole rispettano la direttiva  97/23/CE e vengono testate al 100% con prova di tenuta pneumatica a

Ambito applicativo

Sistema per lo scarico dei reflui conforme alla EN 1451-1 in Classe B (all’interno del fabbricato) idoneo per impianti in edifici a destinazione residenziale, industriale e commerciale, pubblici e ricettivi come ospedali, case di riposo e RSA, alberghi, scuole, luoghi di culto. Il sistema BAMPLAST PP-TECH è altresì idoneo per la realizzazione di impianti di ventilazione e areazione, estrazione, aspirazione polveri.

Istruzioni per la progettazione

Il sistema di scarico idrico BAMPLAST PP-TECH può essere dimensionato secondo quanto prescritto dalla norma di riferimento progettuale, la UNI EN 12056-2. Secondo tali prescrizioni, per la realizzazione della ventilazione del sistema di scarico, possono essere utilizzati tubi e raccordi del sistema BAMPLAST PP-TECH o, in alternativa, valvole di ventilazione BAMVENT.

Modalità d’installazione

Sistema semplice e rapido da installare grazie alla giunzione con innesto, assicurata da guarnizione elastomerica. La connessione con bicchiere garantisce l’adeguato spazio per eventuali dilatazioni dell’impianto con una tenuta affidabile e garantita nel tempo. Il sistema in polipropilene BAMPLAST PP-TECH è compatibile alla connessione con altri materiali plastici in PP/PE-HD/PVC nei diametri standard

PASTIGLIE A LENTO DISSOLV. DA 200g -90% 10 KG 10889SG

10 KG PASTIGLIE CLORO 200GR  MULTIAZIONE TRICLORO 90% DISSOLUZIONE LENTO DISSOLVIMENTO TRATTAMENTO ACQUA PISCINA

Elementi componibili rigidi doppia parete Sistema ISO 25 RUSTY con qualità e finiture della parete esterna verniciato “Rusty” per De Marinis S.r.l., realizzati con parete interna in acciaio inox AISI 316 L di spessore minimo 0,4 mm e parete esterna in lamiera zincata di spessore 0,5 mm, rispondenti agli standard previsti dalla marcatura europea CE secondo normativa EN 1856-1 2009, aventi requisiti di designazione T200-P1-W-V2-L50040-O40 per applicazioni con guarnizione, in alternativa, per applicazioni senza guarnizione di tenuta, aventi designazione T600-N1-W-V2-L50040-G85 secondo i medesimi standard sopra descritti. Coibentazione realizzata in lana minerale ad alta densità di spessore 25 mm, pressata ed interposta tra le pareti senza elementi di giunzione tra le stesse (ponte termico).

Innesto classico a bicchiere “maschio-femmina” calibrato per entrambe le pareti, con elastomero di tenuta a triplice labbro da applicare su parete interna, conforme alla normativa europea EN 14241-1 e certificato dalla De Marinis S.r.l. in abbinamento al proprio prodotto con specifici test di laboratorio secondo marcatura europea EN 1856-1:2009 sopra menzionata: giunzione meccanica mediante collare a tenuta, come previsto dalle istruzioni di montaggio fornite dal costruttore.

La posa dei prodotti di scarico della combustione deve avvenire secondo gli attuali regolamenti in materia e osservando attentamente le indicazioni fornite dal costruttore contenute nell’apposito libretto di dichiarazione conformità, istruzioni di uso e manutenzione nonché garanzia prodotto.

LIMITAZIONI

Non utilizzare per campi applicativi differenti da quelli ivi proposti: contat- tare nostro ufficio tecnico per ulteriori specifiche inerenti differenti tipolo- gie di generatori o applicazioni in ambienti con presenza di vapori alogeni (es. lavanderie - stirerie - laboratori chimici).

RUBINETTO IN OTTONE CROMATO SOTTOLAVABO A 5 VIE 1/2''x3/4''x10mm CON CHIUSURE INDIPENDENTI

RACCORDO RAPIDO QUICK – PORTAGOMMA

 Ø13 ÷ 40

I raccordi per innaffiamento ed irrigazione Quick® possono essere utilizzati per il trasporto di acqua fredda e calda negli impianti di irrigazione e innaffiamento.

Disponibili per diametri da 6 mm a 28 mm con filettature da 3/8 di pollice ad 1 pollice, sono idonei all’impiego con tubi di:

• rame prodotti secondo EN 1057 negli stati metallurgici duro (R290), semiduro (R250) e ricotto (R220),
• leghe di rame;
• acciaio al carbonio prodotti secondo EN10305;
• acciaio inox prodotti secondo EN10312.

La preparazione degli elementi della giunzione è fondamentale per la garanzia di tenuta: la superficie del tubo a contatto con l’O-Ring deve essere esente da graffi, scalfitture, detriti, verniciatura ed il tubo deve essere sbavato all’interno ed all’esterno con idoneo utensile.

In caso di accoppiamento con tubo di rame ricotto (R220) è obbligatorio l’utilizzo delle boccole di rinforzo interne (articolo 8755) per ripristinare e garantire l’effettiva sezione circolare del tubo, confermata dallo scorrimento agevole della rondella piana in dotazione.

Per la realizzazione di impianti sanitari con acqua destinata al consumo umano, (calda e/o fredda) con pressione massima di esercizio di 16 bar ad una temperatura massima di 95 °C o di impianti di riscaldamento e/o raffrescamento con pressione massima di esercizio di 10 bar ad una temperatura massima di 110°C, il raccordo deve essere installato utilizzando l’O-Ring nero (elastomero in EPDM conforme alla norma EN 681-1)

Ambito applicativo

Sistema per lo scarico dei reflui conforme alla EN 1451-1 in Classe B (all’interno del fabbricato) idoneo per impianti in edifici a destinazione residenziale, industriale e commerciale, pubblici e ricettivi come ospedali, case di riposo e RSA, alberghi, scuole, luoghi di culto. Il sistema BAMPLAST PP-TECH è altresì idoneo per la realizzazione di impianti di ventilazione e areazione, estrazione, aspirazione polveri.

Istruzioni per la progettazione

Il sistema di scarico idrico BAMPLAST PP-TECH può essere dimensionato secondo quanto prescritto dalla norma di riferimento progettuale, la UNI EN 12056-2. Secondo tali prescrizioni, per la realizzazione della ventilazione del sistema di scarico, possono essere utilizzati tubi e raccordi del sistema BAMPLAST PP-TECH o, in alternativa, valvole di ventilazione BAMVENT.

Modalità d’installazione

Sistema semplice e rapido da installare grazie alla giunzione con innesto, assicurata da guarnizione elastomerica. La connessione con bicchiere garantisce l’adeguato spazio per eventuali dilatazioni dell’impianto con una tenuta affidabile e garantita nel tempo. Il sistema in polipropilene BAMPLAST PP-TECH è compatibile alla connessione con altri materiali plastici in PP/PE-HD/PVC nei diametri standard

VALVOLE PER BATTERIEcod. 182100PR

 CARTUCCIA CERAMICA

CARTUCCE CERAMICHE N.194 MOD. "KEROX K35B-ECO"cod. 818000PBK35BECO

• Unità di misura: pezzi
• Pezzi per confezione: 1
• Bar code: 8016326171142
• ( EAN 13 )

• Misure:Altezza mm.59 Diametro mm.35
• Peso:gr54,0/ pz (netto)
• Materiali e finitura:Dischi ceramici Involucro plastico
• Istruzioni di utuilizzo e montaggio:Rubinetterie Fima
  Modello Kerox K35B - ECO
  con dispositivo per
  il risparmio dell'acqua

(PREZZO PER ELEMENTO)

Radiatori tubolari Robusti e con una versatilità unica.

Impossibile non pensarci nella pianificazione moderna del riscaldamento: radiatori tubolari di Arbonia. Gamma di modelli e dimensioni esclusive - con 5 profondità. Performanti e comodi grazie al rapporto ideale fra calore irradiato e convezione. La forma chiara con elementi stondati assicura un rischio minore di infortuni e una maggiore possibilità di pulizia ed igiene. Tantissime possibilità di esecuzione speciale, permettono una integrazione completa in ogni tipologia di ambiente individuale.

• Classico e senza tempo nel design
• Il top in qualità e comfort
• Varietà di modelli unica
• Efficiente e confortevole
• Efficiente grazie alla preimpostazione delle valvole
• Estrema sicurezza contro gli infortuni (Conformità GUV)
• Installazione semplice e sicura secondo VDI 6036
• 5 profondità
• Efficiente
• Comodi grazie al rapporto ideale fra calore radiante e convezione
• Sicurezza contro gli infortuni grazie agli elementi arrotondati
• Facili da pulire
• Souzione rapida, razionale e conveniente
• Armonico, integrabile senza compromettere lo stile grazie alla corrispondenza precisa dell'interasse
• I Modelli Standard disponibili a magazzino per una consegna immediata

ULTRA SILENT

Un innovativo sistema di scarico in polipropilene (PP) di colore nero RAL 9005 coestruso a 3 strati. La gamma disponibile con diametri da 32 a 200 mm è composta da tubazioni e raccordi rinforzati con cariche minerali (MD) che conferiscono al sistema doti di isolamento acustico, resistenza all’impatto, alla corrosione, all’abrasione e all’aggressione di sostanze chimiche disciolte negli scarichi civili ed industriali.

Ambito applicativo

Sistema per lo scarico dei reflui conforme alla EN 1451-1 in Classe BD (all’interno del fabbricato e all’esterno, nonché interrato) idoneo per impianti in edifici nei quali è richiesta conformità in materia di isolamento acustico a destinazione residenziale, industriale e commerciale, pubblici e ricettivi come ospedali, case di riposo e RSA, alberghi, scuole, luoghi di culto. Il sistema ULTRA SILENT è idoneo anche per la realizzazione di impianti di ventilazione e areazione, estrazione, aspirazione polveri.

Ambito applicativo

Sistema per lo scarico dei reflui conforme alla EN 1451-1 in Classe BD (all’interno del fabbricato e all’esterno, nonché interrato) idoneo per impianti in edifici nei quali è richiesta conformità in materia di isolamento acustico a destinazione residenziale, industriale e commerciale, pubblici e ricettivi come ospedali, case di riposo e RSA, alberghi, scuole, luoghi di culto. Il sistema ULTRA SILENT è idoneo anche per la realizzazione di impianti di ventilazione e areazione, estrazione, aspirazione polveri.

Istruzioni per la progettazione

Il sistema di scarico idrico ULTRA SILENT può essere dimensionato secondo quanto prescritto dalla norma di riferimento progettuale, la UNI EN 12056-2. Secondo tali prescrizioni, per la realizzazione della ventilazione del sistema di scarico, possono essere utilizzati tubi e raccordi del sistema ULTRA SILENT o, in alternativa, valvole di ventilazione BAMVENT. In osservanza al DPCM 5/12/1997 sui requisiti acustici passivi all’interno degli edifici (Legge vigente in Italia), il sistema di scarico idrico ULTRA SILENT offre apprezzabili prestazioni di fonoisolamento certificate in accordo alla EN 14366 presso l’Istituto Fraunhöfer di Stoccarda.

Modalità d’installazione

Sistema leggero, semplice e veloce da installare grazie alla giunzione con innesto, assicurata da guarnizione elastomerica. La connessione con bicchiere garantisce l’adeguato spazio per eventuali dilatazioni dell’impianto con una tenuta affidabile e garantita nel tempo. Il sistema in polipropilene ULTRA SILENT è compatibile alla connessione con altri materiali plastici in PP/PE-HD/PVC nei diametri standard.

Accessori per l’installazione

Al sistema in polipropilene ULTRA SILENT sono associati tutta una serie di accessori utili alla realizzazione degli impianti di scarico, tra i quali:

• Valvole per la ventilazione dello scarico
• Valvole antiriflusso
• Sistemi tagliafuoco (manicotti – bande – sacchetti)
• Guaine desolidarizzanti monostrato
• Lastre fonoisolanti a triplice strato
• Collari di fissaggio e ancoraggio delle tubazioni
• Collari di tenuta antisfilamento

Condizioni particolari

La peculiare composizione del sistema ULTRA SILENT determina caratteristiche di tenace robustezza, soprattutto in situazioni ambientali di freddo rigido, con una resistenza all’urto (testata in laboratorio) sino alla temperatura di -20°C. Inoltre, in caso di urto o foro accidentale, il sistema può essere riparato velocemente tramite termosaldatura praticata da mano esperta con apposita attrezzatura.

• camera di combustione stagna
• tiraggio forzato
• serbatoio vetroporcellanato internamente (protezione da corrosione con anodo di magnesio)
• accensione elettronica con rilevazione di fiamma a ionizzazione
• termostati di regolazione temperatura e sicurezza acqua
• bruciatore multigas (metano o GPL) in acciaio inox
• alto rendimento
• installazione a parete
• calotta fumi orientabile per una facile installazione
• possibilit. di diverse configurazioni di scarico fumi (coassiale orizzontale o verticale, sdoppiato); è obbligatorio utilizzare kit di scarico originali forniti dal costruttore
• kit trasformazione a GPL fornito di serie
• isolamento in poliuretano espanso a cellule chiuse

CARATTERISTICHE Design a diaframma singolo Certificato CE/PED, WRAS, ACS, ISO: 9001, Gost,Approvazione Evraz Raccordo idraulico brevettato e realizzato in acciaio INOX Rivestimento in polipropilene originale Vernice poliuretanica bicomponente applicata ad un fondo epossidico Non perde aria, parapolvere a tenuta ermetica a protezione della valvola di pre-carica Testato individualmente piú volte durante il processo produttivo. Non necessita di alcuna manutenzione.

I vasi d'espansione PressureWave™ sono ideali per una vasta gamma di applicazioni come i sistemi di pressurizzazione, espansione termica, impianti di irrigazione e anti-colpo d'ariete. La camera per l’acqua della serie PressureWave™ è costituita da un rivestimento in polipropilene vergine accoppiato con una membrana ad alto contenuto di butile (certificato da FDA). Il diaframma è fissato alla struttura del vaso da un anello in acciaio. La valvola dell'aria in ottone, chiusa da un cappuccio filettato a chiusura ermetica, impedisce qualsiasi perdita di pressione. L'ingresso dell'acqua nel vaso avviene tramite un raccordo brevettato (dotato di esagono per l’avvitamento e lo svitamento) realizzato in acciaio INOX. Il rivestimento in polipropilene ed il diaframma sono entrambi rinforzati in specifiche zone di usura per una durata superiore. Tutte le parti interne, tra cui la valvola dell'aria, sono arrotondati per prevenire il danneggiamento del diaframma in condizioni di utilizzo estreme. Lo speciale raccordo dell'acqua fornisce una doppia tenuta acqua/aria garantendo l'assenza di perdite e il mantenimento della pressione del vaso. Esternamente il vaso é ricoperto da una vernice poliuretanica bicomponente color mandorla applicata su una base epossidica che permette centinaia di ore di esposizione alla nebulizzazione salina e una alta protezione ai raggi UV. I vasi PressureWave™ sono soggetti a numerosi test di qualità lungo tutto il processo di produzione per assicurare l'integrità strutturale di ogni singolo esemplare. I vasi PressureWave™ rappresentano il miglior investimento di qualità e sono i migliori vasi d’espansione oggi disponibili sul mercato.

VASO DI ESPANSIONE VAREM PARALLELEPIPEDO LT.12 DA RISCALDAMENTO

C600893100000000

POLO-KAL XS

Una novità tecnologica assoluta per l’istallazione di impianti di scarico! POLO-KAL XS è il primo sistema di scarico insonorizzato in polipropilene (PP) di colore blu RAL 5014 coestruso a 3 strati con giunzione “FunTEC”. Si tratta di un’esclusiva tecnologia produttiva che permette di realizzare la guarnizione di tenuta direttamente stampata nel bicchiere. Questo permette di ottenere innumerevoli vantaggi:

• Innesto senza impiego di lubrificanti
• Innesto senza la necessità di smussare il tubo tagliato
• Riduzione dell’ingombro del bicchiere
• Riduzione di almeno il 50% dei tempi necessari alla posa in opera di una rete di scarico

A disposizione una gamma di diametri da 32 a 110 mm. che conferiscono al sistema pregevoli doti di isolamento acustico, resistenza all’impatto, alla corrosione, all’abrasione e all’aggressione di sostanze chimiche disciolte negli scarichi civili ed industriali, costituiti da tubazioni e raccordi rinforzati con cariche minerali (MV).

Ambito applicativo

Sistema per lo scarico dei reflui conforme alla EN 1451-1 in Classe BD (all’interno e all’esterno del fabbricato) idoneo per impianti in edifici nei quali è richiesta conformità in materia di isolamento acustico a destinazione residenziale, industriale e commerciale, pubblici e ricettivi come ospedali, case di riposo e RSA, alberghi, scuole, luoghi di culto. Il sistema POLO-KAL XS è idoneo anche per la realizzazione di impianti di ventilazione, estrazione, aspirazione polveri, impianti con spinta in pressione dei reflui (pompe di rilancio oppure trituratori tipo Sanitrit).

Istruzioni per la progettazione

Il sistema di scarico idrico POLO-KAL XS può essere dimensionato secondo quanto prescritto dalla norma di riferimento progettuale, la UNI EN 12056-2. Secondo tali prescrizioni, per la realizzazione della ventilazione del sistema di scarico, possono essere utilizzati tubi e raccordi del sistema POLO-KAL XS o, in alternativa, valvole di ventilazione BAMVENT. In osservanza al DPCM 5/12/1997 sui requisiti acustici passivi all’interno degli edifici (Legge vigente in Italia), il sistema di scarico idrico POLO-KAL XS offre elevate prestazioni di fonoisolamento certificate in accordo alla EN 14366 presso l’Istituto Fraunhöfer di Stoccarda.

Vantaggi unici per installazioni sicure

La tecnologia applicata al sistema POLO-KAL XS permette di ridurre almeno del 50% i tempi d’installazione, grazie all’eliminazione di alcune procedure:

• Il tubo non va misurato prima del taglio
• Dopo il taglio del tubo, non c’è da smussare
• Per l’innesto del tubo non c’è da lubrificare
• Nessuna smussatura ne lubrificazione

I rimasugli da taglio non permettono un corretto inserimento e possono causare danni alla guarnizione o l’uscita dalla sua sede nel bicchiere. Con POLO-KAL XS non serve alcuna smussatura dopo il taglio -anche se imperfetto- e si innesta senza l’ausilio di alcun lubrificante.

Modalità d’installazione

Sistema estremamente maneggevole e rapido da installare grazie alla giunzione ad innesto senza necessità di lubrificazione, con guarnizione elastomerica inserita direttamente nel bicchiere (funTEC technologie). Ciò impedisce qualsiasi possibilità di perdita della guarnizione nelle fasi di stoccaggio, trasporto o posa del materiale. Con il sistema POLO-KAL XS sino a 10 metri di colonna non è richiesto il consueto spazio nel bicchiere per la dilatazione. Il sistema in polipropilene POLO-KAL XS è compatibile alla connessione con altri materiali plastici in PP/PE-HD/PVC nei diametri standard.

Indispensabile per corretta installazione del contatore a turbina con rubinetto concentrico (1207171).

FLESSIBILE MASCHIO PROLUNGATO RACCORDO A COMPRESSIONE

Con raccordo maschio prolungato e raccordo a compressione con

cartuccia 3 pezzi.

APPLICAZIONE: Cassette di scarico, caldaie, installazioni generiche.

GUARNIZIONI GOMMA ROSSA P/VALVOLE DI FONDO 1"1/4cod. 103100GR1"1/4

LIMITI DI PRESSIONE E TEMPERATURA
Temperatura max: da 5°C to 80°C
Pressione max: PN16 (20°C)
Il PN è a temperatura ambiente; per altre temperature vedere riduzione del PN secondo EN12201 - 1 appendice A.
Nota: non utilizzare il raccordo a temperature superiori di quelle consentite per il tubo.
Filettatura UNI ISO 7/1

Raccordo che consente il collegamento di tubi in polietilene ad alta o bassa densità.
Il sistema di ancoraggio e di giunzione è il più semplice, facile ed immediato. E’ composto da solo due elementi: una guarnizione tronco-conica in gomma e un anello di ancoraggio (plastico o metallico). La speciale configurazione dell’anello in gomma è dettata dalla particolare caratteristica del polietilene e della sua tecnologia di produzione.
Il tronco conico si adatta alle tolleranze del tubo, comprese le ovalizazzioni, garantisce una perfetta tenuta idraulica grazie alla sua resistenza proporzionale e diventa valido supporto all’ anello di tenuta meccanica. L’anello di tenuta meccanica, grazie alla sua  particolare configurazione, si adatta alle tolleranze del tubo e garantisce un perfetto bloccaggio sul tubo stesso. Per le tubazioni in PE 100 e nelle condotte gas è disponibile un rinforzo interno (Boccola) che irrigidisce il tubo. Il raccordo TOF PE con apposita boccola di rinforzo è adatto per tubi in PE-X.

Il raccordo TOF è classificato come giunto a compressione di tipo A, secondo la norma EN1254-3. I filetti sono secondo UNI ISO 7/1.

Tubi CSST corrugati formabili in acciaio inossidabile AISI 304, idonei al trasporto di acqua potabile (D.M.174/2004)

Serie 4000

Raccordi a brasare in Rame e Bronzo

Il rame è uno dei materiali più usati nell'impiantistica idrotermosanitaria; da decenni con processi di saldatura e brasatura, è sicuro sicuro, economico e privo di rischi per la salute umana. Le leghe di Rame inoltre, rendono gli articoli con esse immuni alla dezincificazione.

La vasta gamma di raccordi e registri in rame sono disponibili per serie di dimensioni tra 6 mm e 159 millimetri. L'intera produzione è realizzata negli stabilimenti del Gruppo IBP certificati UNI EN ISO 9001, agaranzia del miglioramento continuo e della massima qualità in termini dimensionali e di finitura per tutti gli articoli della serie.

I raccordi della serie 5000 sono prodotti in accordo a UNI EN 1254-1, UNI EN 1254-4 e UNI EN 1254-5 e idonei alla realizzazione di giunzioni in accoppiamento con tubi di rame prodotti secondo UNI EN 1057, UNI EN 12735- 1 e UNI EN 12735-2 . Adatti all'impiego negli impianti di adduzione e distribuzione di acqua fredda e calda, di riscaldamento e raffrescamento, di gas combustibili e refrigeranti.

Specifiche per applicazioni in ambito ospedaliero e farmaceutico (Trasporto di gas tecnico e medicale), il Gruppo IBP produrre Una serie apposita di Raccordi Serie 5000mg, sottoposta a lavaggio ultrasonico con soluzione “Vertel XMS Plus”. Tali racconti sono confezionati singolarmente con un apposito simbolo che ne rende l'immediata identificazione.

I Terminali filettati Sono realizzati in Accordo alla Norma UNI EN 10226-1 (accoppiamento a tenuta sul filetto) Ed UNI ISO 228-1 (accoppiamento non a tenuta sul filetto).

Gebo Fittings – Platinum

Raccordi filettati in Ghisa

Normativa del prodotto e campo di applicazione:

I raccordi filettati GEBO sono conformi alla norma EN 10242:1994 simbolo del disegno A che specifica le caratteristiche dei raccordi in ghisa malleabile filettati.
Così come prescrive la norma citata, i raccordi sono idonei per il trasporto di liquidi, aria, gas, acqua, gas combustibile, idrocarburi, ecc., secondo i limiti di pressione e temperatura.

1) Applicazioni normali:

Temperatura minima di servizio: –20 °C
Pressione alla temperatura minima di servizio: 25 bar
Pressione di lavoro per temperature comprese tra –20 °C e 120 °C: 25 bar
Pressione di lavoro per temperature comprese tra 120 °C e 300 °C: da 20 a 25 bar (valori ottenuti per interpolazione)

2) Applicazioni speciali:

Per applicazioni speciali e temperature inferiori a –20 °C o altre diverse consultare l’ufficio tecnico di GEBO ITALIA Srl.

Raccordo Femmina per tubo PE FIP Magnum MAX

MAGNUM è il sistema di raccordi meccanici a compressione in polipropilene che

consente l’unione di tubi in PE con tubi in PVC, PVC-C, PP, PE-X, RAME, PIOMBO e

ACCIAIO grazie alla combinazione di particolari attacchi ad innesto e di differenti

meccanismi di serraggio brevettati.

Il sistema MAGNUM è particolarmente flessibile perché si compone di quattro

serie diverse sempre fornite in configurazione premontata: Magnum,

MagnumMAX, MagnumUNI, MagnumOT.

La particolare configurazione della camera di compressione ed il design solidale

degli elementi interni di tenuta assicurano, oltre ad un’affidabile tenuta idraulica e

meccanica, l’inserimento agevole del tubo (senza alcuna preparazione preliminare)

grazie ad una ridotta interferenza e la praticità di installazione anche in

condizioni critiche.

L’elevata resistenza meccanica, dovuta anche alla struttura robusta ed all’ampia

lunghezza di calettamento, unitamente ad una eccezionale resistenza alla corrosione,

fanno di MAGNUM la soluzione adatta in svariati campi di applicazione:

acquedottistica, irrigazione, giardinaggio, impianti per piscine, industria mineraria e

telecomunicazioni.

I diametri da 16mm a 63mm, tramite la semplice sostituzione dell’anello di graffaggio

standard con lo speciale anello ZCKO sono idonei anche al collegamento di

tubazioni in tutti i materiali plastici (PVC, PVC-C, PP, PE-X).

NIPLES CORTO IN OTTONE

Raccordi ad avvitare in ottone - Filetto Cilindrico

Raccordi ad avvitare in ottone

Dimensioni disponibili da 1/8” a 3”

Filetti cilindrici

Si raccomanda l’utilizzo di sigillanti anaerobici o teflon

Evitare di applicare una coppia di serraggio eccessiva in fase di installazione

Materiale raccordi Ottone CW617N-DW

Terminali filettati secondo ISO 228-1

Particolari da stampo secondo EN 12165

Particolari da barra secondo EN 12164

Dimensioni disponibili da 1/8” a 3”

Miscela Acqua/Glicole Concentrazione Massima 50% / 50%

 Rubinetteria con vitone 1/2 Tradizionale in Ottone pesante Cromata PRODOTTA INTERAMENTE IN ITALIA

GUAINA IN EPDM PER INSONORIZZAZIONE PROFILI E BARRE FILETTATE

Caratteristiche tecniche

• Realizzata in gomma EPDM, colore nero
• Idonea anche per barre filettate M6, M8, M10
• Isolamento dal rumore secondo la DIN 4109
• Resistente all’ invecchiamento

 PREZZO A METRO LINEARE

Tubo isolante fl essibile in polietilene espanso a cellule chiuse con pellicola antigraffi o. Indicato per impianti di riscaldamento e condizionamento

d’aria.

DATI TECNICI

Proprietà Valore Norme di riferimento

Limiti d’impiego -165°C 110°C EN 14706 - EN14707

Conducibilità termica

 MISCELATORE LAVELLO DA PIANO IN OTTONE PESANTE CROMATO CON COLLO PIEGHEVOLE

IDEALE DA METTERE SOTTOFINESTRA

PRODOTTO MADE IN ITALY

Normativa del prodotto e campo di applicazione:

I raccordi filettati GEBO sono conformi alla norma EN 10242:1994 simbolo del disegno A che specifica le caratteristiche dei raccordi in ghisa malleabile filettati.
Così come prescrive la norma citata, i raccordi sono idonei per il trasporto di liquidi, aria, gas, acqua, gas combustibile, idrocarburi, ecc., secondo i limiti di pressione e temperatura.

1) Applicazioni normali:

Temperatura minima di servizio: –20 °C
Pressione alla temperatura minima di servizio: 25 bar
Pressione di lavoro per temperature comprese tra –20 °C e 120 °C: 25 bar
Pressione di lavoro per temperature comprese tra 120 °C e 300 °C: da 20 a 25 bar (valori ottenuti per interpolazione)

2) Applicazioni speciali:

Per applicazioni speciali e temperature inferiori a –20 °C o altre diverse consultare l’ufficio tecnico di GEBO ITALIA Srl.

VALVOLA INCLINATA CON VALVOLA INTERNA DI RITEGNO A MOLLA

Tipologia liquido: Acqua pulita

Utilizzi: domestico, civile, industriale

Impieghi: approvvigionamento idrico, impianti antincendio, impianti di pressurizzazione, irrigazione

Tipologia: sommerse

Famiglia: motori 4" - 6"

Limiti impiego:

• Temperatura del liquido fino a 35 °C

• Profondità d’impiego fino a 200 m sotto il livello dell'acqua
• Avviamenti/ora: max 20 ad intervalli regolari
• Flusso di raffreddamento minimo 8 cm/s
• Servizio continuo S1

Bocchettone in PVC-u FF Femmina Femmina ad incollaggio PN16

Serie 4000

Raccordi a brasare in Rame e Bronzo

Il rame è uno dei materiali più usati nell'impiantistica idrotermosanitaria; da decenni con processi di saldatura e brasatura, è sicuro sicuro, economico e privo di rischi per la salute umana. Le leghe di Rame inoltre, rendono gli articoli con esse immuni alla dezincificazione.

La vasta gamma di raccordi e registri in rame sono disponibili per serie di dimensioni tra 6 mm e 159 millimetri. L'intera produzione è realizzata negli stabilimenti del Gruppo IBP certificati UNI EN ISO 9001, agaranzia del miglioramento continuo e della massima qualità in termini dimensionali e di finitura per tutti gli articoli della serie.

I raccordi della serie 5000 sono prodotti in accordo a UNI EN 1254-1, UNI EN 1254-4 e UNI EN 1254-5 e idonei alla realizzazione di giunzioni in accoppiamento con tubi di rame prodotti secondo UNI EN 1057, UNI EN 12735- 1 e UNI EN 12735-2 . Adatti all'impiego negli impianti di adduzione e distribuzione di acqua fredda e calda, di riscaldamento e raffrescamento, di gas combustibili e refrigeranti.

Specifiche per applicazioni in ambito ospedaliero e farmaceutico (Trasporto di gas tecnico e medicale), il Gruppo IBP produrre Una serie apposita di Raccordi Serie 5000mg, sottoposta a lavaggio ultrasonico con soluzione “Vertel XMS Plus”. Tali racconti sono confezionati singolarmente con un apposito simbolo che ne rende l'immediata identificazione.

I Terminali filettati Sono realizzati in Accordo alla Norma UNI EN 10226-1 (accoppiamento a tenuta sul filetto) Ed UNI ISO 228-1 (accoppiamento non a tenuta sul filetto).

TAPPO DIAM.80 PPS PER SCARICO CONDENSA

(Frabopress Securfrabo)

Raccordi a pressare in rame e bronzo

per acqua e gas

FRABOPRESS KOMBI, con sistema Securfrabo, è una serie costituita da raccordi a pressare in rame e bronzo disponibile nella gamma dimensionale compresa tra 12 e 54 mm, applicabile sia per impianti convoglianti gas che acqua.

La guarnizione è caratterizzata da prestazioni chimico-fisiche in grado di soddisfare le esigenze di igiene ed atossicità necessarie per le applicazioni a contatto con acqua potabile. Il materiale del quale è costituita risulta conforme sia alla EN 681-1 (applicazioni acqua) che alla EN 549 (applicazioni gas).

I raccordi della serie FRABOPRESS KOMBI soddisfano contemporaneamente i requisiti indicati dalla UNI EN 11065 per la classe 1 (applicazione acqua) e 2 (applicazione gas) e sono caratterizzati dalla doppia marcatura di colore giallo e di colore blu. Gli attacchi filettati di collegamento ad altri sistemi sono realizzati mediante parti in bronzo filettate con imbocco a pressare. I filetti sono conformi alla normativa UNI EN 10226-1.

PORTAGOMMA OTTONE M.1/4X6

NIPLES IN OTTONE RIDOTTO PESANTE FILETTO CONICO DELLA DITTA GUIDI

Serie 5000

Raccordi a brasare in Rame

Il rame è uno dei materiali più usati nell'impiantistica idrotermosanitaria; da decenni con processi di saldatura e brasatura, è sicuro sicuro, economico e privo di rischi per la salute umana. Le leghe di Rame inoltre, rendono gli articoli con esse immuni alla dezincificazione.

La vasta gamma di raccordi e registri in rame sono disponibili per serie di dimensioni tra 6 mm e 159 millimetri. L'intera produzione è realizzata negli stabilimenti del Gruppo IBP certificati UNI EN ISO 9001, agaranzia del miglioramento continuo e della massima qualità in termini dimensionali e di finitura per tutti gli articoli della serie.

I raccordi della serie 5000 sono prodotti in accordo a UNI EN 1254-1, UNI EN 1254-4 e UNI EN 1254-5 e idonei alla realizzazione di giunzioni in accoppiamento con tubi di rame prodotti secondo UNI EN 1057, UNI EN 12735- 1 e UNI EN 12735-2 . Adatti all'impiego negli impianti di adduzione e distribuzione di acqua fredda e calda, di riscaldamento e raffrescamento, di gas combustibili e refrigeranti.

Specifiche per applicazioni in ambito ospedaliero e farmaceutico (Trasporto di gas tecnico e medicale), il Gruppo IBP produrre Una serie apposita di Raccordi Serie 5000mg, sottoposta a lavaggio ultrasonico con soluzione “Vertel XMS Plus”. Tali racconti sono confezionati singolarmente con un apposito simbolo che ne rende l'immediata identificazione.

I Terminali filettati Sono realizzati in Accordo alla Norma UNI EN 10226-1 (accoppiamento a tenuta sul filetto) Ed UNI ISO 228-1 (accoppiamento non a tenuta sul filetto).

Descrizione prodotto

Le canaline esteticamente discrete che risolvono con la massima agilità ogni problema di installazione.
Le canaline mod. SONIA vengono fissate alla parete mediante tasselli ad espansione utilizzando le forature predisposte sulla base. I tubi vengono trattenuti alla base mediante appositi supporti di bloccaggio ad inserimento rapido, rimovibili mediante una lieve divaricazione delle pareti. EVA e SONIA sono dotate di un sistema di accessori di copertura nei punti di congiunzione e deviazione nonchè di passaggio a parete. Tutti gli accessori si montano a scatto sul coperchio.Le misure delle sei versioni attualmente disponibili (65x50 mm,90x65 mm e 125x75 mm) sono state accuratamente calcolate per offrire i seguenti, indiscutibili vantaggi:

• Copertura totale con il minimo ingombro
• Alloggio perfetto dei tubi scarica-condensa senza sprechi di spazio
• Velocità di montaggio, in quanto la compattezza non pregiudica in alcun modo la capacità contenitiva perfetta.

Gebo Fittings – Platinum

Raccordi filettati in Ghisa

Normativa del prodotto e campo di applicazione:

I raccordi filettati GEBO sono conformi alla norma EN 10242:1994 simbolo del disegno A che specifica le caratteristiche dei raccordi in ghisa malleabile filettati.
Così come prescrive la norma citata, i raccordi sono idonei per il trasporto di liquidi, aria, gas, acqua, gas combustibile, idrocarburi, ecc., secondo i limiti di pressione e temperatura.

1) Applicazioni normali:

Temperatura minima di servizio: –20 °C
Pressione alla temperatura minima di servizio: 25 bar
Pressione di lavoro per temperature comprese tra –20 °C e 120 °C: 25 bar
Pressione di lavoro per temperature comprese tra 120 °C e 300 °C: da 20 a 25 bar (valori ottenuti per interpolazione)

2) Applicazioni speciali:

Per applicazioni speciali e temperature inferiori a –20 °C o altre diverse consultare l’ufficio tecnico di GEBO ITALIA Srl.

Dadi in ottone nichelato a sede speciale con flettatura femmina ISO 228 G a battuta piana e guarnizioni piane in NBR a norma EN 682 per gas

PORTAGOMMA IN OTTONE MASCHIO COMPOSTO DA TRE PEZZI TENUTA CONICA METALLICA GIRELLATO

Raccordi a compressione con ogiva in ottone. Utilizzabili nella realizzazione di impianti per la fornitura e la distribuzione di acqua sanitaria (calda e fredda) e combustibili

Utilizzabile per tubo rame e tubo acciaio • Utilizzabile per uso gas • • Dado ricavato direttamente da barra • Tenuta metallica

I raccordi a compressione [serie 1N00] sono adattabili per ogni tipo di installazione idraulica domestica, commerciale, industriale, agricola per impianti di riscaldamento ed igenico sanitari e generalmente con qualsiasi tipologia di fluido non corrosivo.

Temperatura massima di esercizio: 120 °C • Temperatura di esercizio sistema solare termico: 200°C • Temperatura minima di esercizio: -20°C • Pressione massima di esercizio: 16 bar

I raccordi sono conformi alla norma UNI EN 1254-2 “Raccorderia idraulica per tubazioni rame con terminali a compressione” • Tutte le filettature sono conformi alla norma UNI EN 10226-1 “ Filettatura di tubazioni per accoppiamento a tenuta sul filetto” • I materiali utilizzati sono conformi al Decreto Ministeriale n° 174 del 06/04/2004 [Regolamento concernente i materiali e gli oggetti che possono essere utilizzati negli impianti fissi di captazione, trattamento, adduzione e distribuzione delle acque destinate al consumo umano] • Conforme a 4MS, UBA List (gruppo BC), DIN 50930/6 Dir. 2011/65/UE, 6C allegato III (RhOS II)

NILO PLUS BT - GETTONIERA ELETTRONICA PER DOCCIA A 50 €/CENTESIMI A PILE E SOFFIONE

NILO è un comando a 50 €/centesimi per doccia singola, dotato di una centralina elettronica che consente di stabilire il tempo di erogazione d'acqua messo a disposizione dell'utente, in un range che va da 1 a 7 minuti. E' compreso il soffione doccia anticalcare cromo con elettrovalvola. Pile incorporate in un box portapile a tenuta stagna. Modello munito di chassis resistente agli urti e alla corrosione. Il modello si utilizza con 50 €/centesimi. Comando a monete per alimentazione idrica per una doccia singola. Funzioni principali: Comando per doccia temporizzata, azionata da 50 €/centesimi. Il tempo a disposizione per fare la doccia è regolabile dal gestore entro un range che va da 1 a 7 minuti. Circuito elettronico dotato di microchip programmato tramite software DMP. Cassetta in vetroresina antiruggine resistente agli urti e alla corrosione, costruita con appositi criteri antivandalismo. Una serie di tre spruzzi d’acqua avverte l’utente che manca un minuto alla conclusione del tempo utile per fare la doccia. Indicatori luminosi libero/occupato e blocco gettoniera con box occupato. Cassettina asportabile per raccolta gettoni. Dati tecnici: Rubinetti d’arresto muniti di filtri a maglie da 0,2 mm in acciaio inox e valvole di non ritorno. Regolatore di portata d’acqua incorporato (6 l/min.). Circuito elettronico: 4,5 V (mod. NILO 912 BT). Parti elettriche con protezione IP65. Pressione acqua: 0,4 - 10 bar. Attacchi idrici: 1/2 G. Alimentazione: 3 pile alcaline da 1,5 V Size AA, che garantiscono una durata di 4 anni a 200 azionamenti al giorno. Scheda tecnica. DMP Electronics è stata la prima azienda nel 1978 ad inventare il rubinetto elettronico: era iniziata una rivoluzione silenziosa, destinata a cambiare abitudini e piccoli gesti quotidiani di molte persone in tutto il mondo. La Sede della azienda è a Canzano in provincia di Teramo immersa nel verde delle colline abruzzesi in un ambiente di lavoro ideale con ampi spazi dedicati alla formazione. DMP dal 1978 parla la lingua della tecnologia ecologica. Sicurezza, efficienza, affidabilità: sono le caratteristiche dei suoi prodotti, piccoli gioielli di tecnologia che migliorano la qualità della vita. E dietro tutto questo, c'è la passione e la competenza del centro ricerche DMP, che sviluppa il prodotto dall'idea iniziale alla prototipazione in 3D; c'è la cura e l'attenzione dei tecnici dell'assemblaggio componenti; c'è la garanzia dei test idrici ed elettrici sul 100% della produzione. Rubinetteria rivolta agli Alberghi, Aeroporti, Autofficine, Bar, Campings, Centri commerciali, Centri estetici, Centri per Disabili, Cucine industriali, Farmacie, Gelaterie, Stabilimenti balneari, Stazioni termali, Uffici, Centri commerciali, Ristoranti, Pizzerie, Cinema, Ospedali, Uffici, Banche, Scuole, Industrie alimentari, Aree di servizio, Industrie, Studi medici, Centri benessere. Sito DMP Electronics.

VALVOLA DI FONDO TUBOLARE

Corpo e fi ltro in ottone, otturatore in

ottone con guarnizione SBR e rondella

in acciaio inox AISI 304

Temperatura d'esercizio: 0°C / 90°C

 Portagomma in PVC con filetto Maschio

TIPO 10 BLU - ANGOLO LAVORO FISSO - TRAIETTORIA 12° - GITTATA 3,0m

UGELLI AD ANGOLO FISSO MPR PLUS E CON PCD

Serie di ugelli con filetto maschio e con PCD (Dispositivo Compensatore Pressione) per compensare piccole

sovrapressioni (maggiori di 2 bar). Tutti gli ugelli sono MPR ( Matched Precipitation Rate = tasso di precipitazione

proporzionale), cioè generando la stessa precipitazione, angoli e raggi diversi possono essere usati

assieme. Ad ogni ugello corrisponde un adeguato filtro.

Manicotto in ottone femmina femmina

Disponibili nelle misure da 1/8 a 3" pollici

Filettature realizzate secondo BSEN ISO 228-1 e 1254-4

Idonei all'accoppiamento con materiali realizzati secondo EN 12165, CW617N, e CW617N EN12164

Sistema di raccordi in ottone a pressare con 2 OR di tenuta idraulica in EPDM perossidico.

Utilizzabili con diversi profi li di pinzatura:TH-H-U

RACCORDO MASCHIO PORTGOMMA CAMLOCK 1.1/4

TE IN OTTONE FF A 90° IN OTTONE RIDOTTO CON MAGGIORAZIONE AL CENTRO

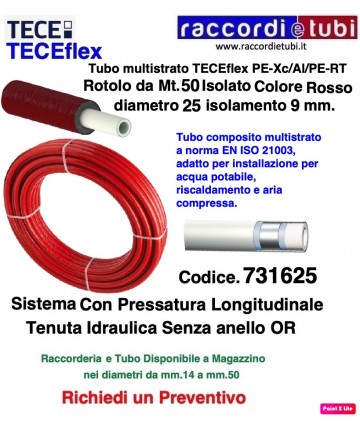

Sistema di tubi multistrato PE-RT/AL/PE-RT per la distribuzione di acqua calda e fredda ad uso sanitario. Per gli impianti di riscaldamento a basse e alte temperature.

Il Tubo multistrato è composto da 5 strati :uno strato realizzato in polietilene reticolato PE-RT TYPE 2,uno di adesivo, uno strato di alluminio Stark,un altro di adesivo uno strato esterno realizzato realizzato ancora di polietilene reticolare PE-RT TYPE 2.

La versione prezzolata e' realizzata con un rivestimento in polietilene espanso (Euroclasse Bl-s1-d0)rifinito con una pellicola esterna estrusa colorata.Caratteristiche di servizio Temperatura massima 93°pressione massima 10 bar

Bocchettoni per Circolatore Attacco F1.1/4x Uscita 1/2 F (Coppia)

Art. 652

Funzione

Il defangatore è un dispositivo che consente di raccogliere morchie

e particelle ferrose nei circuiti idraulici, residui che possono

compromettere il funzionamento di molti componenti quali caldaie,

circolatori sincroni, contatori e contabilizzatori magnetici ecc.

La sua particolare conformazione interna, sviluppata da BRV nei suoi laboratori,

sfrutta alcuni semplici principi della fisica che consentono di creare,

per differenza di pressione, una zona di calma della vena fluida dove

si depositano morchie e particelle ferrose poiché attratte da un potente

magnete al neodimio. Queste poi possono essere rimosse semplicemente

dall’impianto agendo sul rubinetto di scarico, operazione che suggeriamo

di ripetere ad ogni avvio impianto soprattutto in quelli datati che sono più

soggetti alla corrosione e quindi dove è più alta la concentrazione di fanghi

e particelle ferrose.

Caratteristiche

• Dimensioni compatte abbinate a bassissime perdite di carico;

• Nessuna operazione di manutenzione o pulizia del dispositivo è richiesta,

se non lo scarico periodico delle morchie raccolte attraverso la valvola

di scarico;

• Magnete al neodimio con forza di attrazione di 4,5 Kg e 13.000 Gauss di

campo magnetico;

• Semplice installazione nei gruppi di rilancio o direttamente in linea nel

circuito (montaggio verticale);

• Ampia gamma disponibile per portate fino a 5.000 l/h;

• Compatibile con fluidi anticongelanti (glicole $ 50%).

PN 10. Temperatura massima 110°C

Connessioni esterne e Kvs disponibili:

DN20: 1” x 130 mm - Kvs 15

DN25: 1”1/2 x 180 mm - Kvs 21

DN32: 2” x 180 mm - Kvs 21

Kit di trasformazione per l’installazione del

defangatore sui moduli diretti. Composto

da defangatore, set calotta e guarnizione,

valvola a sfera. Il kit deve essere installato

sul ramo di ritorno del gruppo diretto, come

visibile nell’immagine.

(PREZZO PER ELEMENTO)

Radiatori tubolari Robusti e con una versatilità unica.

Impossibile non pensarci nella pianificazione moderna del riscaldamento: radiatori tubolari di Arbonia. Gamma di modelli e dimensioni esclusive - con 5 profondità. Performanti e comodi grazie al rapporto ideale fra calore irradiato e convezione. La forma chiara con elementi stondati assicura un rischio minore di infortuni e una maggiore possibilità di pulizia ed igiene. Tantissime possibilità di esecuzione speciale, permettono una integrazione completa in ogni tipologia di ambiente individuale.

• Classico e senza tempo nel design
• Il top in qualità e comfort
• Varietà di modelli unica
• Efficiente e confortevole
• Efficiente grazie alla preimpostazione delle valvole
• Estrema sicurezza contro gli infortuni (Conformità GUV)
• Installazione semplice e sicura secondo VDI 6036
• 5 profondità
• Efficiente
• Comodi grazie al rapporto ideale fra calore radiante e convezione
• Sicurezza contro gli infortuni grazie agli elementi arrotondati
• Facili da pulire
• Souzione rapida, razionale e conveniente
• Armonico, integrabile senza compromettere lo stile grazie alla corrispondenza precisa dell'interasse
• I Modelli Standard disponibili a magazzino per una consegna immediata

Ambito applicativo

Sistema per lo scarico dei reflui conforme alla EN 1451-1 in Classe B (all’interno del fabbricato) idoneo per impianti in edifici a destinazione residenziale, industriale e commerciale, pubblici e ricettivi come ospedali, case di riposo e RSA, alberghi, scuole, luoghi di culto. Il sistema BAMPLAST PP-TECH è altresì idoneo per la realizzazione di impianti di ventilazione e areazione, estrazione, aspirazione polveri.

Istruzioni per la progettazione

Il sistema di scarico idrico BAMPLAST PP-TECH può essere dimensionato secondo quanto prescritto dalla norma di riferimento progettuale, la UNI EN 12056-2. Secondo tali prescrizioni, per la realizzazione della ventilazione del sistema di scarico, possono essere utilizzati tubi e raccordi del sistema BAMPLAST PP-TECH o, in alternativa, valvole di ventilazione BAMVENT.

Modalità d’installazione

Sistema semplice e rapido da installare grazie alla giunzione con innesto, assicurata da guarnizione elastomerica. La connessione con bicchiere garantisce l’adeguato spazio per eventuali dilatazioni dell’impianto con una tenuta affidabile e garantita nel tempo. Il sistema in polipropilene BAMPLAST PP-TECH è compatibile alla connessione con altri materiali plastici in PP/PE-HD/PVC nei diametri standard

LIMITI DI PRESSIONE E TEMPERATURA
Temperatura max: da 5°C to 80°C
Pressione max: PN16 (20°C)
Il PN è a temperatura ambiente; per altre temperature vedere riduzione del PN secondo EN12201 - 1 appendice A.
Nota: non utilizzare il raccordo a temperature superiori di quelle consentite per il tubo.
Filettatura UNI ISO 7/1

Raccordo che consente il collegamento di tubi in polietilene ad alta o bassa densità.
Il sistema di ancoraggio e di giunzione è il più semplice, facile ed immediato. E’ composto da solo due elementi: una guarnizione tronco-conica in gomma e un anello di ancoraggio (plastico o metallico). La speciale configurazione dell’anello in gomma è dettata dalla particolare caratteristica del polietilene e della sua tecnologia di produzione.
Il tronco conico si adatta alle tolleranze del tubo, comprese le ovalizazzioni, garantisce una perfetta tenuta idraulica grazie alla sua resistenza proporzionale e diventa valido supporto all’ anello di tenuta meccanica. L’anello di tenuta meccanica, grazie alla sua  particolare configurazione, si adatta alle tolleranze del tubo e garantisce un perfetto bloccaggio sul tubo stesso. Per le tubazioni in PE 100 e nelle condotte gas è disponibile un rinforzo interno (Boccola) che irrigidisce il tubo. Il raccordo TOF PE con apposita boccola di rinforzo è adatto per tubi in PE-X.

Il raccordo TOF è classificato come giunto a compressione di tipo A, secondo la norma EN1254-3. I filetti sono secondo UNI ISO 7/1.

KONG – PIEDINO A PAVIMENTO Ø100 MM CON VITE

•  Supporto a pavimento realizzati in polipropilene rinforzato in fibra di vetro.
• Estremamente resistente a intemperie e condizioni climatiche avverse, testato contro i raggi UV.
• Con un’altezza fissa di 100 mm, questo piedino è dotato di uno snodo nella parte superiore che gli permette di adattarsi alle diverse inclinazioni del piano.
• Completo di dado e bullone M10 per il fissaggio delle macchine clima.
• A corredare il supporto vengono fornite due guarnizioni in gomma NBR: una posizionata in testa, nello snodo superiore, per l’assorbimento delle vibrazioni; l’altra alloggiata alla base, per conferire maggiore stabilità e incrementare le proprietà antiscivolo e antivibranti dell’articolo.
•  colorazione avorio.
• Temperatura d’esercizio: -30°C / +75°C

BOCCA EROGAZIONE DIAMETRO 3/4  3007018

Gebo Fittings – Platinum

Normativa del prodotto e campo di applicazione:

I raccordi filettati GEBO sono conformi alla norma EN 10242:1994 simbolo del disegno A che specifica le caratteristiche dei raccordi in ghisa malleabile filettati.
Così come prescrive la norma citata, i raccordi sono idonei per il trasporto di liquidi, aria, gas, acqua, gas combustibile, idrocarburi, ecc., secondo i limiti di pressione e temperatura.

1) Applicazioni normali:

Temperatura minima di servizio: –20 °C
Pressione alla temperatura minima di servizio: 25 bar
Pressione di lavoro per temperature comprese tra –20 °C e 120 °C: 25 bar
Pressione di lavoro per temperature comprese tra 120 °C e 300 °C: da 20 a 25 bar (valori ottenuti per interpolazione)

2) Applicazioni speciali:

Per applicazioni speciali e temperature inferiori a –20 °C o altre diverse consultare l’ufficio tecnico di GEBO ITALIA Srl.

RADIATORE IN ALLUMINIO GLOBAL VIP 500 BATTERIA  9 ELEMENTI

CARATTERISTICHE:

RESA TERMICA ELEVATA
Garantita dalle prove effettuate secondo la norma UNI EN 442 dal Politecnico di Milano. L’elevata resa termica consente l’installazione di radiatori di minor ingombro.
RISPARMIO ENERGETICO CON IL MASSIMO CONFORT
Con i radiatori Global la regolazione della temperatura è facile e poco costosa. Si ottiene così, in poco tempo, una temperatura ideale per ogni ambiente e secondo le esigenze personali.
LUNGHISSIMA DURATA
Grazie al materiale impiegato, che dà la massima garanzia di resistenza, com’é dimostrato dall’impiego nell’industria automobilistica ed aerospaziale. Inoltre il trattamento con doppia verniciatura a bagno anaforesi e successivamente con polveri epossipoliestere non richiede successive verniciature.
MINOR TEMPO DI INSTALLAZIONE
Reso possibile grazie alla leggerezza dell’alluminio, che consente maggior facilità e rapidità d’installazione

VALVOLA FIAT ISPEZIONABILE ANTI SABBIA IN OTTONE PESANTE

Caratteristiche e prestazioni di esercizio

•   Tubi stratificati in PP-H/MD/PP-H e raccordi in PP-H/MC. I materiali che compongono il sistema BAMPLAST PP-TECH sono completamente riciclabili e realizzati in assenza di alogeni, cadmio e metalli pesanti.

•   Colore: grigio medio RAL 7037

•   La temperatura del fluido evacuato all’interno del sistema può raggiungere per un breve periodo di tempo i 98°C, mentre per il

  lungo periodo la temperatura può raggiungere i 95°C

•   Rigidità anulare pari a 4,0 kN/m2 (SN4 secondo EN 1401)

•   Coefficiente di dilatazione lineare pari a 0,11 mm/mk

•   Reazione al fuoco in Classe D-s2, d2 (in accordo alla EN 13501-1)

•   Livello di rumorosità: 20 dB(A) Lin al Piano Interrato con 2 l/s su colonna DN110 mm ancorata con 2 collari per piano BISMAT

  1000 (Test di laboratorio in accordo alle DIN4109 / EN14366)

•   Diametri di 32-40-50-75-90-110-125-160 mm.

•   Barre di tubo da 150, 250, 500, 1000, 1500, 2000 e 3000 mm.

•   Peso di Kg. 1,071 per un tubo Ø 110 mm. da 1 bicchiere della lunghezza di 1 metro

•   Per l’impiego del Polipropilene in presenza di sostanze chimiche contenute nel fluido evacuato, osservare con attenzione quanto

  prescritto nella relativa TABELLA di riferimento

•   Garanzia di 10 anni contro difetti di fabbricazione (Art. 1490 del C.C.)

Caratteristiche e prestazioni di esercizio

•   Tubi stratificati in PP-H/MD/PP-H e raccordi in PP-H/MC. I materiali che compongono il sistema BAMPLAST PP-TECH sono completamente riciclabili e realizzati in assenza di alogeni, cadmio e metalli pesanti.

•   Colore: grigio medio RAL 7037

•   La temperatura del fluido evacuato all’interno del sistema può raggiungere per un breve periodo di tempo i 98°C, mentre per il

  lungo periodo la temperatura può raggiungere i 95°C

•   Rigidità anulare pari a 4,0 kN/m2 (SN4 secondo EN 1401)

•   Coefficiente di dilatazione lineare pari a 0,11 mm/mk

•   Reazione al fuoco in Classe D-s2, d2 (in accordo alla EN 13501-1)

•   Livello di rumorosità: 20 dB(A) Lin al Piano Interrato con 2 l/s su colonna DN110 mm ancorata con 2 collari per piano BISMAT

  1000 (Test di laboratorio in accordo alle DIN4109 / EN14366)

•   Diametri di 32-40-50-75-90-110-125-160 mm.

•   Barre di tubo da 150, 250, 500, 1000, 1500, 2000 e 3000 mm.

•   Peso di Kg. 1,071 per un tubo Ø 110 mm. da 1 bicchiere della lunghezza di 1 metro

•   Per l’impiego del Polipropilene in presenza di sostanze chimiche contenute nel fluido evacuato, osservare con attenzione quanto

  prescritto nella relativa TABELLA di riferimento

•   Garanzia di 10 anni contro difetti di fabbricazione (Art. 1490 del C.C.)

POLO-KAL XS

Una novità tecnologica assoluta per l’istallazione di impianti di scarico! POLO-KAL XS è il primo sistema di scarico insonorizzato in polipropilene (PP) di colore blu RAL 5014 coestruso a 3 strati con giunzione “FunTEC”. Si tratta di un’esclusiva tecnologia produttiva che permette di realizzare la guarnizione di tenuta direttamente stampata nel bicchiere. Questo permette di ottenere innumerevoli vantaggi:

• Innesto senza impiego di lubrificanti
• Innesto senza la necessità di smussare il tubo tagliato
• Riduzione dell’ingombro del bicchiere
• Riduzione di almeno il 50% dei tempi necessari alla posa in opera di una rete di scarico

A disposizione una gamma di diametri da 32 a 110 mm. che conferiscono al sistema pregevoli doti di isolamento acustico, resistenza all’impatto, alla corrosione, all’abrasione e all’aggressione di sostanze chimiche disciolte negli scarichi civili ed industriali, costituiti da tubazioni e raccordi rinforzati con cariche minerali (MV).

Ambito applicativo

Sistema per lo scarico dei reflui conforme alla EN 1451-1 in Classe BD (all’interno e all’esterno del fabbricato) idoneo per impianti in edifici nei quali è richiesta conformità in materia di isolamento acustico a destinazione residenziale, industriale e commerciale, pubblici e ricettivi come ospedali, case di riposo e RSA, alberghi, scuole, luoghi di culto. Il sistema POLO-KAL XS è idoneo anche per la realizzazione di impianti di ventilazione, estrazione, aspirazione polveri, impianti con spinta in pressione dei reflui (pompe di rilancio oppure trituratori tipo Sanitrit).

Istruzioni per la progettazione

Il sistema di scarico idrico POLO-KAL XS può essere dimensionato secondo quanto prescritto dalla norma di riferimento progettuale, la UNI EN 12056-2. Secondo tali prescrizioni, per la realizzazione della ventilazione del sistema di scarico, possono essere utilizzati tubi e raccordi del sistema POLO-KAL XS o, in alternativa, valvole di ventilazione BAMVENT. In osservanza al DPCM 5/12/1997 sui requisiti acustici passivi all’interno degli edifici (Legge vigente in Italia), il sistema di scarico idrico POLO-KAL XS offre elevate prestazioni di fonoisolamento certificate in accordo alla EN 14366 presso l’Istituto Fraunhöfer di Stoccarda.

Vantaggi unici per installazioni sicure

La tecnologia applicata al sistema POLO-KAL XS permette di ridurre almeno del 50% i tempi d’installazione, grazie all’eliminazione di alcune procedure:

• Il tubo non va misurato prima del taglio
• Dopo il taglio del tubo, non c’è da smussare
• Per l’innesto del tubo non c’è da lubrificare
• Nessuna smussatura ne lubrificazione

I rimasugli da taglio non permettono un corretto inserimento e possono causare danni alla guarnizione o l’uscita dalla sua sede nel bicchiere. Con POLO-KAL XS non serve alcuna smussatura dopo il taglio -anche se imperfetto- e si innesta senza l’ausilio di alcun lubrificante.

Modalità d’installazione

Sistema estremamente maneggevole e rapido da installare grazie alla giunzione ad innesto senza necessità di lubrificazione, con guarnizione elastomerica inserita direttamente nel bicchiere (funTEC technologie). Ciò impedisce qualsiasi possibilità di perdita della guarnizione nelle fasi di stoccaggio, trasporto o posa del materiale. Con il sistema POLO-KAL XS sino a 10 metri di colonna non è richiesto il consueto spazio nel bicchiere per la dilatazione. Il sistema in polipropilene POLO-KAL XS è compatibile alla connessione con altri materiali plastici in PP/PE-HD/PVC nei diametri standard.

Ambito applicativo

Sistema per lo scarico dei reflui conforme alla EN 1451-1 in Classe B (all’interno del fabbricato) idoneo per impianti in edifici a destinazione residenziale, industriale e commerciale, pubblici e ricettivi come ospedali, case di riposo e RSA, alberghi, scuole, luoghi di culto. Il sistema BAMPLAST PP-TECH è altresì idoneo per la realizzazione di impianti di ventilazione e areazione, estrazione, aspirazione polveri.

Istruzioni per la progettazione

Il sistema di scarico idrico BAMPLAST PP-TECH può essere dimensionato secondo quanto prescritto dalla norma di riferimento progettuale, la UNI EN 12056-2. Secondo tali prescrizioni, per la realizzazione della ventilazione del sistema di scarico, possono essere utilizzati tubi e raccordi del sistema BAMPLAST PP-TECH o, in alternativa, valvole di ventilazione BAMVENT.

Modalità d’installazione

Sistema semplice e rapido da installare grazie alla giunzione con innesto, assicurata da guarnizione elastomerica. La connessione con bicchiere garantisce l’adeguato spazio per eventuali dilatazioni dell’impianto con una tenuta affidabile e garantita nel tempo. Il sistema in polipropilene BAMPLAST PP-TECH è compatibile alla connessione con altri materiali plastici in PP/PE-HD/PVC nei diametri standard

POLO-KAL XS

Una novità tecnologica assoluta per l’istallazione di impianti di scarico! POLO-KAL XS è il primo sistema di scarico insonorizzato in polipropilene (PP) di colore blu RAL 5014 coestruso a 3 strati con giunzione “FunTEC”. Si tratta di un’esclusiva tecnologia produttiva che permette di realizzare la guarnizione di tenuta direttamente stampata nel bicchiere. Questo permette di ottenere innumerevoli vantaggi:

• Innesto senza impiego di lubrificanti
• Innesto senza la necessità di smussare il tubo tagliato
• Riduzione dell’ingombro del bicchiere
• Riduzione di almeno il 50% dei tempi necessari alla posa in opera di una rete di scarico

A disposizione una gamma di diametri da 32 a 110 mm. che conferiscono al sistema pregevoli doti di isolamento acustico, resistenza all’impatto, alla corrosione, all’abrasione e all’aggressione di sostanze chimiche disciolte negli scarichi civili ed industriali, costituiti da tubazioni e raccordi rinforzati con cariche minerali (MV).

Ambito applicativo

Sistema per lo scarico dei reflui conforme alla EN 1451-1 in Classe BD (all’interno e all’esterno del fabbricato) idoneo per impianti in edifici nei quali è richiesta conformità in materia di isolamento acustico a destinazione residenziale, industriale e commerciale, pubblici e ricettivi come ospedali, case di riposo e RSA, alberghi, scuole, luoghi di culto. Il sistema POLO-KAL XS è idoneo anche per la realizzazione di impianti di ventilazione, estrazione, aspirazione polveri, impianti con spinta in pressione dei reflui (pompe di rilancio oppure trituratori tipo Sanitrit).

Istruzioni per la progettazione

Il sistema di scarico idrico POLO-KAL XS può essere dimensionato secondo quanto prescritto dalla norma di riferimento progettuale, la UNI EN 12056-2. Secondo tali prescrizioni, per la realizzazione della ventilazione del sistema di scarico, possono essere utilizzati tubi e raccordi del sistema POLO-KAL XS o, in alternativa, valvole di ventilazione BAMVENT. In osservanza al DPCM 5/12/1997 sui requisiti acustici passivi all’interno degli edifici (Legge vigente in Italia), il sistema di scarico idrico POLO-KAL XS offre elevate prestazioni di fonoisolamento certificate in accordo alla EN 14366 presso l’Istituto Fraunhöfer di Stoccarda.

Vantaggi unici per installazioni sicure

La tecnologia applicata al sistema POLO-KAL XS permette di ridurre almeno del 50% i tempi d’installazione, grazie all’eliminazione di alcune procedure:

• Il tubo non va misurato prima del taglio
• Dopo il taglio del tubo, non c’è da smussare
• Per l’innesto del tubo non c’è da lubrificare
• Nessuna smussatura ne lubrificazione

I rimasugli da taglio non permettono un corretto inserimento e possono causare danni alla guarnizione o l’uscita dalla sua sede nel bicchiere. Con POLO-KAL XS non serve alcuna smussatura dopo il taglio -anche se imperfetto- e si innesta senza l’ausilio di alcun lubrificante.

Modalità d’installazione

Sistema estremamente maneggevole e rapido da installare grazie alla giunzione ad innesto senza necessità di lubrificazione, con guarnizione elastomerica inserita direttamente nel bicchiere (funTEC technologie). Ciò impedisce qualsiasi possibilità di perdita della guarnizione nelle fasi di stoccaggio, trasporto o posa del materiale. Con il sistema POLO-KAL XS sino a 10 metri di colonna non è richiesto il consueto spazio nel bicchiere per la dilatazione. Il sistema in polipropilene POLO-KAL XS è compatibile alla connessione con altri materiali plastici in PP/PE-HD/PVC nei diametri standard.

PROLUNGA MASCHIO MASCHIO IN OTTONE PESANTE

INFO TECNICHE

Utilizzabili per adduzione acqua calda e fredda

in impianti idrico-sanitari* e di riscaldamento.I

raccordi filettati delle serie 2600 e serie 2700

sono adattabili per ogni tipo di installazione

idraulica, domestica, commerciale, industriale,

agricola per impianti di riscaldamento ed

igenico sanitari* e generalmente con qualsiasi

tipologia di fluido non corrosivo.

Prodotto interamente in italia

Hep2O è il sistema Wavin push fit in poli- butilene, per la realizzazione di impianti di distribuzione acqua sanitaria e riscalda- mento, più innovativo presente sul mercato. Hep2

Applicazioni

Hep2O è un sistema che soddisfa pienamente i requisiti per la distribuzione delle acque potabili e impianti di riscaldamento sia in edifici civili che industriali. Ideale nelle costru- zione di elementi prefabbricati (edifici mobili, camper, e servizi igienici) e specifico per applicazioni navali.

Elementi componibili rigidi doppia parete Sistema ISO 25 RUSTY con qualità e finiture della parete esterna verniciato “Rusty” per De Marinis S.r.l., realizzati con parete interna in acciaio inox AISI 316 L di spessore minimo 0,4 mm e parete esterna in lamiera zincata di spessore 0,5 mm, rispondenti agli standard previsti dalla marcatura europea CE secondo normativa EN 1856-1 2009, aventi requisiti di designazione T200-P1-W-V2-L50040-O40 per applicazioni con guarnizione, in alternativa, per applicazioni senza guarnizione di tenuta, aventi designazione T600-N1-W-V2-L50040-G85 secondo i medesimi standard sopra descritti. Coibentazione realizzata in lana minerale ad alta densità di spessore 25 mm, pressata ed interposta tra le pareti senza elementi di giunzione tra le stesse (ponte termico).

Innesto classico a bicchiere “maschio-femmina” calibrato per entrambe le pareti, con elastomero di tenuta a triplice labbro da applicare su parete interna, conforme alla normativa europea EN 14241-1 e certificato dalla De Marinis S.r.l. in abbinamento al proprio prodotto con specifici test di laboratorio secondo marcatura europea EN 1856-1:2009 sopra menzionata: giunzione meccanica mediante collare a tenuta, come previsto dalle istruzioni di montaggio fornite dal costruttore.

La posa dei prodotti di scarico della combustione deve avvenire secondo gli attuali regolamenti in materia e osservando attentamente le indicazioni fornite dal costruttore contenute nell’apposito libretto di dichiarazione conformità, istruzioni di uso e manutenzione nonché garanzia prodotto.

LIMITAZIONI

Non utilizzare per campi applicativi differenti da quelli ivi proposti: contat- tare nostro ufficio tecnico per ulteriori specifiche inerenti differenti tipolo- gie di generatori o applicazioni in ambienti con presenza di vapori alogeni (es. lavanderie - stirerie - laboratori chimici).

ESP Me RAIN BIRD e' un programmatore modulare ibrido, elettronico ed elettromeccanico, progettato per ottimizzare la funzionalita''. Viene fornito con 4 stazioni di base preinstallate ed e' espandibile fino a 22 stazioni inserendo gli specifici moduli aggiuntivi da 3 cadauno

FLESSIBILE MASCHIO PROLUNGATO CON ROSETTA - FEMMINA

Con raccordo maschio e raccordo femmina girevole, con guarnizione

inserita.

APPLICAZIONE: Cassette di scarico, caldaie, installazioni generiche.

Con raccordo femmina girevole, con guarnizione inserita in entrambi

i lati.

APPLICAZIONE: Cassette di scarico, caldaie, installazioni generiche.

Con raccordo maschio prolungato con rosetta scorrevole e raccordo

femmina girevole, con guarnizione inserita.

APPLICAZIONE: Cassette di scarico, caldaie, installazioni generiche.

Descrizione del prodotto

È un pannello fabbricato a secco in quanto le fibre sono essiccate prima della lavorazione. La coesione delle fibre è resa possibile dalla applicazione di un legante a base di resina sintetica termoindurente che permette di ottenere buone resistenze meccaniche e una migliore stabilità.

Caratteristiche

MDF è un prodotto che unisce i vantaggi e le proprietà dei pannelli a fibra semidura e del truciolare alle caratteristiche meccaniche, tecnologiche e fisiche del legno naturale, infatti è usato come suo sostituto

MDF idrofugo: ottenuto con colle che lo rendono resistente all’acqua e all’umidità

Gebo Fittings – Platinum

Raccordi filettati in Ghisa

Normativa del prodotto e campo di applicazione:

I raccordi filettati GEBO sono conformi alla norma EN 10242:1994 simbolo del disegno A che specifica le caratteristiche dei raccordi in ghisa malleabile filettati.
Così come prescrive la norma citata, i raccordi sono idonei per il trasporto di liquidi, aria, gas, acqua, gas combustibile, idrocarburi, ecc., secondo i limiti di pressione e temperatura.

1) Applicazioni normali:

Temperatura minima di servizio: –20 °C
Pressione alla temperatura minima di servizio: 25 bar
Pressione di lavoro per temperature comprese tra –20 °C e 120 °C: 25 bar
Pressione di lavoro per temperature comprese tra 120 °C e 300 °C: da 20 a 25 bar (valori ottenuti per interpolazione)

2) Applicazioni speciali:

Per applicazioni speciali e temperature inferiori a –20 °C o altre diverse consultare l’ufficio tecnico di GEBO ITALIA Srl.

Art.2410 Rubinetto a sfera curvo in INOX 316

VASO DI ESPANSIONE VAREM CILINDRICO VERTICALE A MEMBRANA INTERCAMBIABILE

PER ACQUA USO ALIMENTARE

Gruppo solare per impianti con recupero. • Miscelatore solare con regolazione 25÷65°C • Valvola deviatrice 3/4” con motore 230V 8s con sblocco manuale • Pressione massima: 10 bar • Temperatura massima: 110°C • Valvole di ritegno sugli ingressi • Guarnizioni di tenuta in EPDM • Guscio di coibentazione • Termostato a distanza con bulbo ad immersione • Attacchi con bocchettoni da 3/4

per specifiche vedi pdf allegato

AZZURRA – STAFFA UNIVERSALE PER BIDET SOSPESI

Fissaggio e installazione di bidet sospesi su muratura, ideale per qualsiasi tipo di raccordo, specialmente quelli flangiati.

•  Brevetto esclusivo: ideale per il fissaggio di qualsiasi tipo di raccordo, compresi quelli flangiati.
• Preassemblata per un’ installazione velocissima.
• La piastra, regolabile in altezza, è fissata alla posizione ottimale per la maggiorparte delle ceramiche.
• Compatta: ingombra solo 33,5 mm ed è installabile in tramezze da 8 cm, senza spaccare entrambe le pareti.
• Robusta: doppia piastra trasversale e rinforzi strategici per maggiore affidabilità.
• Molteplici possibilità di applicazione di gomiti e manicotti.
• Provvista di collare insonorizzato.
• Verniciatura epossidica, che garantisce un’elevata resistenza alle temperature, alle componenti chimiche e alla corrosione.

RACCORDO IN OTTONE AD INNESTO RAPIDO PER TUBO FERROt. E102 Push

 KRONOS PUSH

GIUNTO/MASCHIO

R179X034 DIAMETRO 15X2

Adattatore per tubi in plastica

Adattatore per tubi in plastica .
Conforme alla norma EN 1254-3.
O-Ring nero conforme norma EN 681-1.
Per impianti idraulici.
Campo di temperatura 5÷110 °C.
Pressione massima di esercizio 10 bar.

Comunicazione Tecnica

SUPPORTO INOX PER POMPA 5" ASSKITUPFO2
